Обертовий моторизований штатив — головка з пультом керування YT-1500 PRO від Zifon для фотоапаратів і камер (2.2 кг, IP66)

ZIFON YT-1500 Pro — це універсальна панорамна електрична поворотна головка, розроблена для фотографів і відеографів. Вона забезпечує точне обертання на 360 градусів, витримує навантаження до 2,2 кг і обладнана зручним бездротовим пультом дистанційного керування, що робить її ідеальним вибором для різних сценаріїв знімання, включно з покадровим зніманням, панорамним знімання та прямі трансляції.

2. Вміст паковання

Малюнок 2.1: Аксесуари входять до комплекту

1. Моторизована головка
2. Пакувальна коробка
3. Пульт дистанційного керування
4. Тримач для мобільного телефона
5. Зарядний кабель (Type-C)
6. Інструкція користувача

3. Характеристики продукту

ZIFON YT-1500 Pro пропонує низку функцій, які покращать ваші враження від фото- та відеознімання:

• Висока вантажність: підтримує цифрові дзеркальні фотокамери, мікродзеркальні фотокамери та інше обладнання вагою до 2,2 кг.
• Нескінченне обертання на 360 градусів: отримання плавних, безперервних горизонтальних панорамних знімків.
• Вертикальний нахил: регульований вертикальний нахил на 52 градуси (26 градусів вліво, 26 градусів вправо).
• Бездротовий пульт дистанційного керування: бездротовий пульт 2.4G з радіусом дії понад 40 м для регулювання напрямку та швидкості обертання.
• Регульовані рівні швидкості: 8 регульованих рівнів швидкості для горизонтального та вертикального руху.
• Функція повернення точки AB: просте встановлення та перемикання між двома певними точками для повторюваних рухів.
• Універсальна сумісність: має нарізне з'єднання 1/4 дюйма для камер і нарізне з'єднання 1/4 дюйма в основі для штативів. До комплекту входить тримач для смартфона.
• Вбудований вирівнювальний пристрій: швидко вирівнює стрілкове обладнання для точного вирівнювання.
• Ступінь водонепроникності IP66: підходить для знімання на відкритому повітрі, стійкий до вітру та дощу.
• Підтримка потокової трансляції в реальному часі: заряджання Type-C і вбудований літієвий акумулятор високої ємності 2000 мА·год забезпечують безперервну роботу під час заряджання.
• Вертикальне та горизонтальне знімання: вільне перемикання між орієнтаціями запису для задоволення різних творчих потреб.

4. Посібник щодо налаштування

4.1 Заряджання пристрою

Перед першим використанням повністю зарядіть YT-1500 Pro за допомогою доданого кабелю Type-C. Під'єднайте кабель до порту Type-C на пристрої та до сумісного джерела живлення 5 В/2 А. Індикатор заряджання покаже стан заряджання.

4.2 Встановлення на штатив

Основа YT-1500 Pro обладнана універсальним нарізним з'єднанням 1/4 дюйма. Закріпіть пристрій на сумісному штативі або іншому опорному обладнанні.

4.3 Кріплення камери або смартфона

Верхня частина моторизованої головки має гвинтовий інтерфейс 1/4 дюйма та швидкознімний майданчик.

1. Для камер: закріпіть свою цифрову дзеркальну або мікродзеркальну камеру безпосередньо на гвинті 1/4 дюйма на швидкознімному майданчику. Переконайтеся, що він надійно затягнутий.
2. Для смартфонів: використовуйте тримач для мобільного телефона. Прикріпіть тримач до різального вузлу 1/4 дюйма, потім зафіксуйте смартфон у тримачі.

Малюнок 4.1: Монтажні інтерфейси та вирівнювальний пристрій

4.4 Вирівнювання пристрою

Використовуйте вбудований горизонтальний бульбашковий рівень на моторизованій головці, щоб забезпечити ідеальне вирівнювання перед зніманням. Відрегулюйте положення штатива або головки так, щоб бульбашковий рівень опинився в центрі.

5. Операція

5.1 Вмикання/вимкнення живлення

Знайдіть вимикач живлення на моторизованій головці. Переведіть його в положення «ВМИК», щоб увімкнути пристрій. Екран дисплея загориться. Переведіть його в положення «ВИМИК», щоб вимкнути пристрій.

Малюнок 5.1: Діаграма функцій продукту

5.2 Використання бездротового пульта дистанційного керування

YT-1500 Pro постачається з бездротовим пультом дистанційного керування 2.4G для зручності експлуатації.

Малюнок 5.2: Використання бездротового пульта дистанційного керування

• Сполучення: Переконайтеся, що пульт ДК ввімкнений (потрібні дві лужні батарейки типу AAA, не входять до комплекту). Пристрій і пульт ДК мають автоматично синхронізуватися.
• Керування джойстиком: використовуйте джойстик на пульті дистанційного керування для керування панорамуванням (по горизонталі) і нахилом (по вертикалі) головки.
• Регулювання швидкості: пульт дистанційного керування дає змогу регулювати швидкість обертання. Для збільшення/зменшення швидкості використовуйте спеціальні кнопки на пульті дистанційного керування (доступно 8 рівнів).
• Вибір каналу: Пульт дистанційного керування підтримує канали від 00 до 99. Переконайтеся, що пульт дистанційного керування та моторизована головка налаштовані на той самий канал, якщо виникають перешкоди або використовується кілька пристроїв.

5.3 Панорамне обертання

YT-1500 Pro підтримує горизонтальне обертання на 360 градусів і вертикальний нахил на 52 градуси.

Малюнок 5.3: Можливості обертання й нахилу

• Використовуйте джойстик пульта дистанційного керування для запуску та керування горизонтальним обертанням.
• За потреби відрегулюйте швидкість для отримання плавних панорамних знімків або покадрового знімання.
• Вертикальний нахил дає змогу точно кадрувати до 26 градусів вліво та 26 градусів вправо від центру.

5.4 Функція повернення точки AB

Ця функція дає змогу вам запрограмувати дві певні точки (A і B) і багаторазово переміщати голову між ними.

Малюнок 5.4: Поворот точки AB у дії

1. Вручну розмістіть камеру в бажаній точці «А».
2. Натисніть кнопку «А» на пульті дистанційного керування, щоб задати першу точку.
3. Перемістіть камеру в потрібну точку «B».
4. Натисніть кнопку «B» на пульті дистанційного керування, щоб задати другу точку.
5. Активуйте функцію циклу точок AB (див. інструкцію до пульта дистанційного керування), щоб головка автоматично переміщалася між точками A і B.

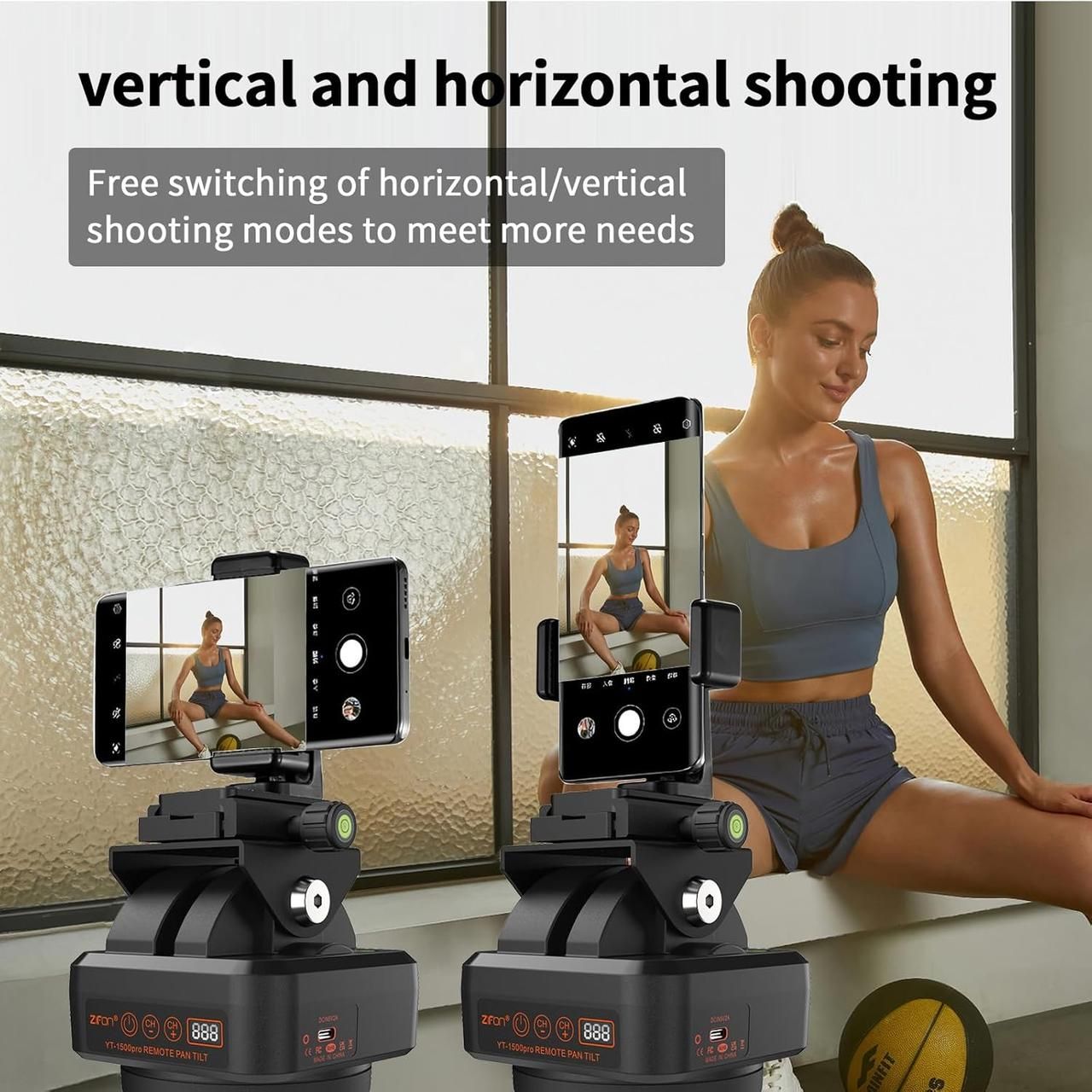

5.5 Режими вертикального та горизонтального знімання

YT-1500 Pro підтримує перемикання між вертикальною та горизонтальною орієнтацією знімання.

Малюнок 5.5: Вертикальне та горизонтальне знімання

Залежно від параметрів камери або смартфона, ви можете налаштувати кріплення для отримання горизонтального (альбомного) або вертикального (портретного) кадру. Ця гнучкість особливо корисна для контенту в соціальних мережах і прямих трансляцій.

6. Технічні характеристики

Технічні характеристики ZIFON YT-1500 Pro:

Малюнок 6.1: Ступінь водонепроникності IP66

7. Технічне обслуговування

• Чищення: Для очищення поверхні пристрою використовуйте м'яку суху тканину. Уникайте використання їдких хімікатів або абразивних матеріалів.
• Зберігання: Зберігайте пристрій у прохолодному, сухому місці, далеко від прямих сонячних променів та екстремальних температур.
• Догляд за акумулятором: у разі тривалого зберігання переконайтеся, що внутрішній акумулятор заряджений приблизно на 50-60%, щоб продовжити термін його експлуатації. Періодично заряджайте акумулятор, якщо він не використовується.
• Уникайте перевантаження: не перевищуйте максимальну вантажопідіймальність 2,2 кг, щоб не пошкодити двигун і шестерні.

8. Усунення неполадок

• Пристрій не вмикається: переконайтеся, що акумулятор заряджений. Під'єднайте кабель Type-C до джерела живлення й перевірте, чи загорівся індикатор зарядки.
• Не працює пульт дистанційного керування: Перевірте правильність встановлення батарейок у пульті дистанційного керування (2 батарейки типу AAA) та їх заряду. Переконайтеся, що пульт дистанційного керування та моторизована головка налаштовані на один і той самий канал.
• Рухи переривчасті або нерівномірні: перевірте, чи перевищує навантаження на головку 2,2 кг. Переконайтеся, що всі кріпильні гвинти затягнуті, а пристрій встановлений рівно.
• Пристрій не реагує на команди: вимкніть моторизовану головку та пульт дистанційного керування, потім увімкніть їх знову, щоб відновити з'єднання.
• Незвичайні шуми під час роботи: припиніть використання й перевірте наявність перешкод або ослаблених деталей. Якщо проблема не усунена, зверніться до служби підтримки клієнтів.
